一.产品介绍

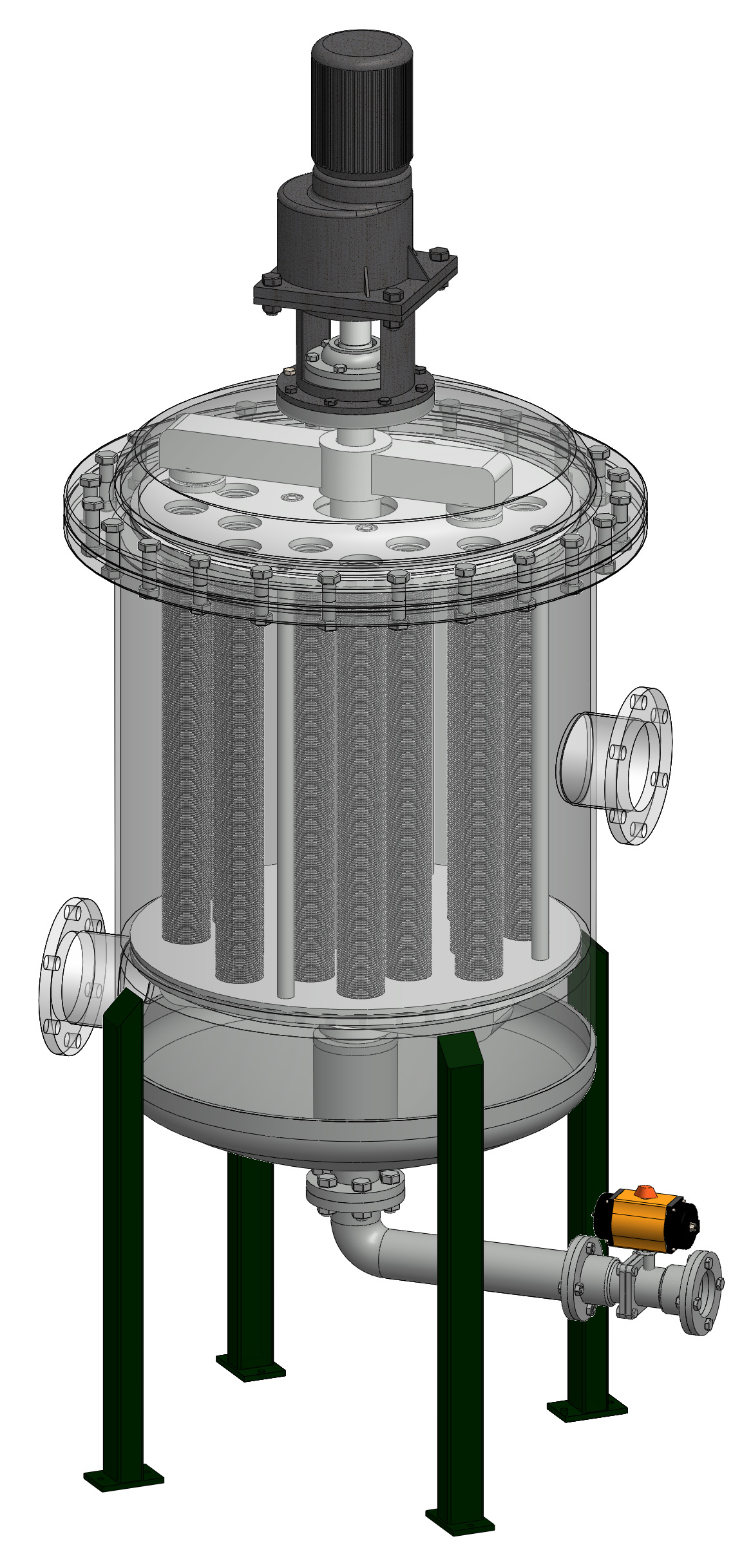

HEF系列--全自动逆洗连续过滤机，采用多滤芯造型之设计，自动逆洗系统每次启动将进行一次逆洗循环动作，对所有滤芯一个接一个进行逐一的清洗，但每次仅清洗单一滤芯，其余滤芯依旧进行过滤动作，以保证维持连续性的过滤作业。
二.运作与逆洗原理
采用欧洲生产的高精密度楔型滤网，双开口的圆柱形滤芯设计，过滤液由两端流入滤芯。经由滤芯的过滤，过滤后的固体杂质颗粒将残留于圆柱滤芯区间内，从而使得整个过滤区域得到充分的利用。
当残留于滤芯内的杂质达到需清洗量时，压差侦测装置将传送讯号，逆洗系统自动启动。电动马达启动逆洗系统，带动位于滤芯上方的旋转遮臂开始转动，将滤芯上端开口遮盖，同时下方逆洗旋臂亦转动至对应滤芯下端开口，此时排渣阀将自动开启，并于滤芯内部形成一高速纵向流动。
藉由上方旋转遮臂对滤芯上端开口的遮盖动作，形成减速的横向流动逆洗动作，使逆洗能量平均分布于圆柱滤芯整体长度区间内。横向的逆洗加上纵向的高速流动，使得圆柱滤芯内部区间受的均匀清洗，从而达到了最佳的逆洗效果。
三.基本资料
|
型号
|
HEF-400
|
HEF-600
|
HEF-800
|
HEF-1000
|
HEF-1200
|
HEF-1400
|
HEF-1600
|
|
★ 可根据需求订制大处理量机型★
|
|
操作压力(Bar)
|
0~15 (可根据客户需求提高压力)
|
|
入出口尺寸(Inch)
|
3 、4 、5 、6 、8 、10 、12 、14
|
|
最大工作温度(oC)
|
200
|
|
排渣阀尺寸(Inch)
|
3
|
|
逆洗系统启动机制
|
压差侦测及时间设置
|
|
逆洗介质
|
过滤后液体
|
|
逆洗循环时间(Sec)
|
30
|
40
|
50
|
35
|
40
|
45
|
50
|
|
最小清洗水量(L)
|
10
|
16
|
22
|
28
|
34
|
40
|
46
|
四.流量表及开孔面积
|
过滤精度(Micron)
|
10
|
25
|
50
|
75
|
100
|
125
|
150
|
200
|
300
|
500
|
|
参考流量(L/min)
|
46
|
116
|
232
|
337
|
433
|
541
|
633
|
976
|
1135
|
1420
|
|
过滤面积(mm2)
|
203,575
|
|
